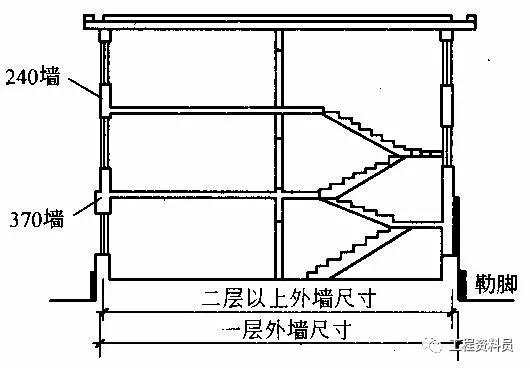

1、勒脚是建筑物外墙的墙脚，即建筑物的外墙与室外地面或散水部分的接触墙体部位的加厚部分。为了防止雨水反溅到墙面，对墙面造成腐蚀破坏，结构设计中对窗台以下一定高度范围内进行外墙加厚，这段加厚部分称为勒脚。

　　2、工业建筑普遍采用金属复合板外墙，在建筑底部通常做法为在主墙外侧下探做法，此做法封边繁琐，对施工单位施工工艺要求极高，在建筑运行期间由于底部缝隙易形成毛细，长时间将保温浸泡在水中引起质变、霉变，从而降低金属复合板的使用年限。

　　1、本实用新型提供一种外墙防护勒脚结构，用以解决金属复合板外墙防护底部霉变、质变以及施工工艺复杂的问题。

　　10、可选的，所述金属复合板与所述勒脚防撞墩外表面在水平方向设置有一预设距离。

　　20、本实用新型的上述方案，包括：结构地梁；所述结构地梁一端设置有砌体外墙、另一端设置有防撞墩垫层；所述结构地梁和所述砌体外墙的一侧均设有保温层；勒脚防撞墩与所述防撞墩垫层贴合；所述勒脚防撞墩一端设置有金属复合板；所述勒脚防撞墩、所述金属复合板均与所述保温层贴合。通过采用本实用新型的技术方案，可以很好的保护金属复合板根部，提高金属复合板外墙底部耐久性、防水性、美观性等，同时施工方便，提高了建筑底部外围护防撞性能以及建筑结构安全。

　　2.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述金属复合板(6)与所述勒脚防撞墩(5)外表面在水平方向设置有一预设距离。

　　3.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述保温层(4)包括：

　　4.根据权利要求3所述的外墙防护勒脚结构，其特征在于，所述保温板(7)通过多个锚栓(10)与所述砌体外墙(2)固定连接。

　　5.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述勒脚防撞墩(5)断面图形状为t型。

　　6.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述金属复合板(6)通过水平檩条(11)与所述砌体外墙(2)固定连接；

　　7.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述勒脚防撞墩(5)为混凝土预制勒脚防撞墩。

　　8.根据权利要求1所述的外墙防护勒脚结构，其特征在于，所述防撞墩垫层(3)为中砂防冻胀垫层。

　　本技术提供一种外墙防护勒脚结构，包括：结构地梁；所述结构地梁一端设置有砌体外墙、另一端设置有防撞墩垫层；所述结构地梁和所述砌体外墙的一侧均设有保温层；勒脚防撞墩与所述防撞墩垫层贴合；所述勒脚防撞墩一端设置有金属复合板；所述勒脚防撞墩、所述金属复合板均与所述保温层贴合。本技术的技术方案，可以很好的保护金属复合板根部，提高金属复合板外墙底部耐久性、防水性、美观性等，同时施工方便，提高了建筑底部外围护防撞性能以及建筑结构安全。
